Aká je štandardná špecifikácia odpaliska DN 800?
Ako dodávateľ DN 800 odpalísk som sa stretol s mnohými otázkami týkajúcimi sa štandardných špecifikácií týchto rozhodujúcich komponentov potrubia. Tee DN 800 s nominálnym priemerom 800 milimetrov je významnou súčasťou rôznych priemyselných potrubných systémov. V tomto blogu sa ponorím do kľúčových aspektov jeho štandardných špecifikácií, ktoré vám poskytne komplexné porozumenie.
Rozmery
Najzákladnejšia špecifikácia triča DN 800 spočíva v jeho rozmeroch. Nominálny priemer 800 mm sa vzťahuje na približný vnútorný priemer hlavných a vetvových potrubí. Skutočný vonkajší priemer, hrúbka steny a celková dĺžka sú však presne definované podľa medzinárodných a priemyselných štandardov.
Napríklad v súlade s normami ako ASME B16.9 (Americká spoločnosť strojných inžinierov), ktorá je široko prijatá v Spojených štátoch a mnohých ďalších krajinách, je vonkajší priemer tričiek DN 800 zvyčajne okolo 813 mm. Hrúbka steny sa môže líšiť v závislosti od požiadaviek na hodnotenie tlaku a aplikácie. Bežná hrúbka steny sa pohybuje od 9,53 mm do 25,4 mm alebo viac.
Dôležitým hľadiskom sú tolerancie. Tieto tolerancie zaisťujú, že tričko sa môže správne nainštalovať a pripojiť k iným komponentom potrubia. Napríklad tolerancia pre vonkajší priemer môže byť v rozmedzí ± 0,79 mm, zatiaľ čo tolerancia pre hrúbku steny by mohla byť približne ± 12,5% špecifikovanej hodnoty.
Materiál a kvalita
Materiál používaný pre tričko DN 800 zohráva rozhodujúcu úlohu pri jej výkone a trvanlivosti. Bežné materiály zahŕňajú uhlíkovú oceľ, nehrdzavejúcu oceľ a zliatinovú oceľ. Uhlíková oceľ sa často používa pre všeobecné účely aplikácií kvôli jej relatívne nízkym nákladom a dobrým mechanickým vlastnostiam. Na druhej strane nehrdzavejúca oceľ je preferovaná v korozívnych prostrediach kvôli svojej vynikajúcej odolnosti proti korózii.
Výrobný proces okrem základného materiálu ovplyvňuje aj kvalitu odpaliska. Kvalitné odpaliská sa zvyčajne vyrábajú procesmi, ako je tvorba horúceho alebo zachladnutia, po ktorom nasleduje tepelné spracovanie na zlepšenie ich mechanických vlastností. Metódy deštruktívneho testovania, ako je ultrazvukové testovanie, testovanie magnetických častíc a rádiografické testovanie, sa často používajú na zabezpečenie integrity TEE a zisťovanie akýchkoľvek potenciálnych defektov.
Tlak
Hodnotenie tlaku DN 800 TEE označuje maximálny tlak, ktorý dokáže bezpečne vydržať. Toto hodnotenie je určené faktormi, ako je materiál, hrúbka steny a výrobný proces. Tlakové ratingy sa zvyčajne klasifikujú podľa noriem ako ANSI/ASME B16.5 (Americký národný inštitút štandardov/Americká spoločnosť strojných inžinierov).
Hodnotenia spoločného tlaku pre DN 800 odpalísk zahŕňajú triedu 150, triedu 300, triedu 600 atď. Tee triedy 150 môže vo všeobecnosti odolať maximálnemu tlaku okolo 2,07 MPa (300 psi), zatiaľ čo triedu 300 TEE dokáže zvládnuť tlaky až do približne 5,17 MPa (750 psi). Je nevyhnutné vybrať vhodné hodnotenie tlaku na základe konkrétnych prevádzkových podmienok potrubného systému.
Koncové pripojenia
Koncové pripojenia tričko DN 800 sú navrhnuté tak, aby uľahčovali jeho inštaláciu a pripojenie k iným komponentom potrubia. Bežné koncové pripojenia zahŕňajú prírubové konce, konce zvare a konce zvaru.
Konce prírub sa široko používajú, pretože umožňujú ľahkú inštaláciu a demontáž. Prichádzajú v rôznych typoch, ako napríklad vyvýšená tvár (RF), plochá tvár (FF) a kĺb prsteňa (RTJ). Konce butt - zvarové konce sú vhodné pre aplikácie vysokého tlaku a vysokej teploty, pretože poskytujú nepretržité a tesné pripojenie. Konce zvaru sa často používajú pre potrubia menšieho priemeru a v aplikáciách, kde je prietok relatívne nízky.
Špeciálne funkcie a aplikácie

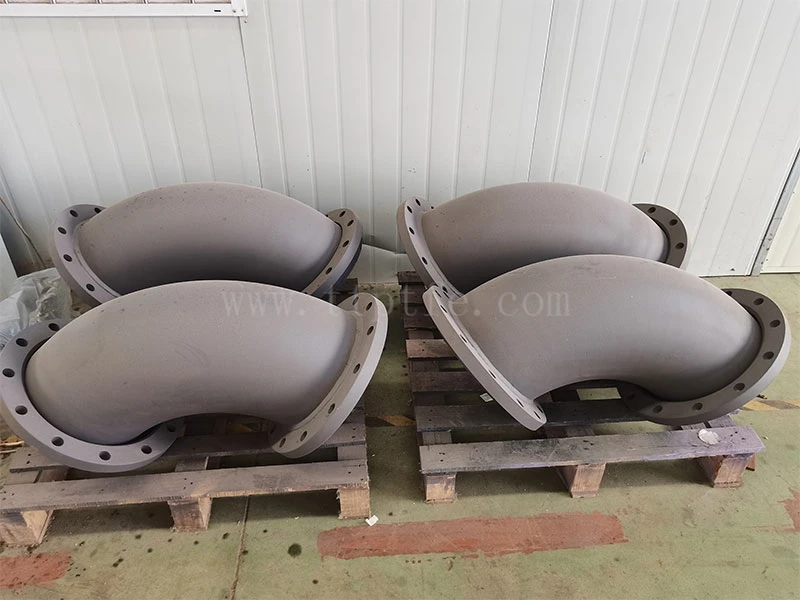

V niektorých prípadoch môže mať DN 800 odpalísk špeciálne funkcie, ktoré spĺňajú konkrétne požiadavky na aplikáciu. NapríkladOceľový lemovaný PTFE 90 ° Veľký lakeťaOdpaliská s obložením PTFEsú lemované PTFE (polytetrafluóretylén), aby sa zabezpečila vynikajúca chemická rezistencia. Vďaka tomu sú ideálne na použitie v chemických spracovateľských závodoch, kde dokážu zvládnuť korozívne tekutiny.
Ďalším špeciálnym typom jeKríž PTFE lemovaného ocele, ktorý má štyri zásuvky a môže sa použiť v zložitejších potrubných systémoch. Tieto špeciálne vlastnosti sú navrhnuté tak, aby zlepšovali výkon a všestrannosť potrubného systému.
Dodržiavanie štandardov
Aby sa zabezpečila kvalita a spoľahlivosť odpalísk DN 800, je dôležité, aby dodržiavali príslušné medzinárodné a priemyselné normy. Okrem vyššie uvedených štandardov ASME patria aj ďalšie dôležité normy ISO (Medzinárodná organizácia pre štandardizáciu), ako napríklad ISO 4200 pre rozmery potrubia a ISO 9001 pre systémy riadenia kvality.
Dodržiavanie týchto štandardov zaručuje nielen výkonnosť odpaliska, ale tiež uľahčuje medzinárodný obchod a interoperabilitu medzi rôznymi systémami plynovodov. Pri nákupe odpaliska DN 800 je vhodné požiadať dodávateľa o osvedčenie o dodržiavaní príslušných štandardov.
Záver
Záverom je, že štandardná špecifikácia TEE DN 800 zahŕňa rôzne aspekty vrátane rozmerov, materiálu, hodnotenia tlaku, koncových spojení a dodržiavania noriem. Pochopenie týchto špecifikácií je nevyhnutné na výber správneho odpaliska pre váš systém potrubia.
Ako spoľahlivý dodávateľ odpalísk DN 800 sme zaviazaní poskytovať produkty vysokej kvality, ktoré spĺňajú všetky potrebné normy a špecifikácie. Ak máte akékoľvek požiadavky na odpalisko DN 800 alebo potrebujete ďalšie informácie, neváhajte nás kontaktovať kvôli obstarávaniu a rokovaniam. Tešíme sa, že vám budeme slúžiť a prispievame k úspechu vašich projektov.
Odkazy
- ASME B16.9 - Factory - Vyrobené kúpané kovania
- ANSI/ASME B16.5 - príruby potrubia a prírubové armatúry
- ISO 4200 - Zvárané a bezšvové oceľové trubice - rozmery a hmotnosti na jednotku dĺžky
- ISO 9001 - Systémy riadenia kvality - Požiadavky
